Når du skal designe til modularitet, kan et funktionstræ hjælpe med at udfolde hvilke moduler du kan dele dit produkt op i.
Ved at dele et produkt ind i mindre og mere håndterbare funktioner, kan du lettere identificere, hvilke dele af produktet der kan designes som selvstændige moduler.
Funktionstræet er en måde at angribe opgaven på, og som vi vil anbefale dig at arbejde med (download øvelsen her).

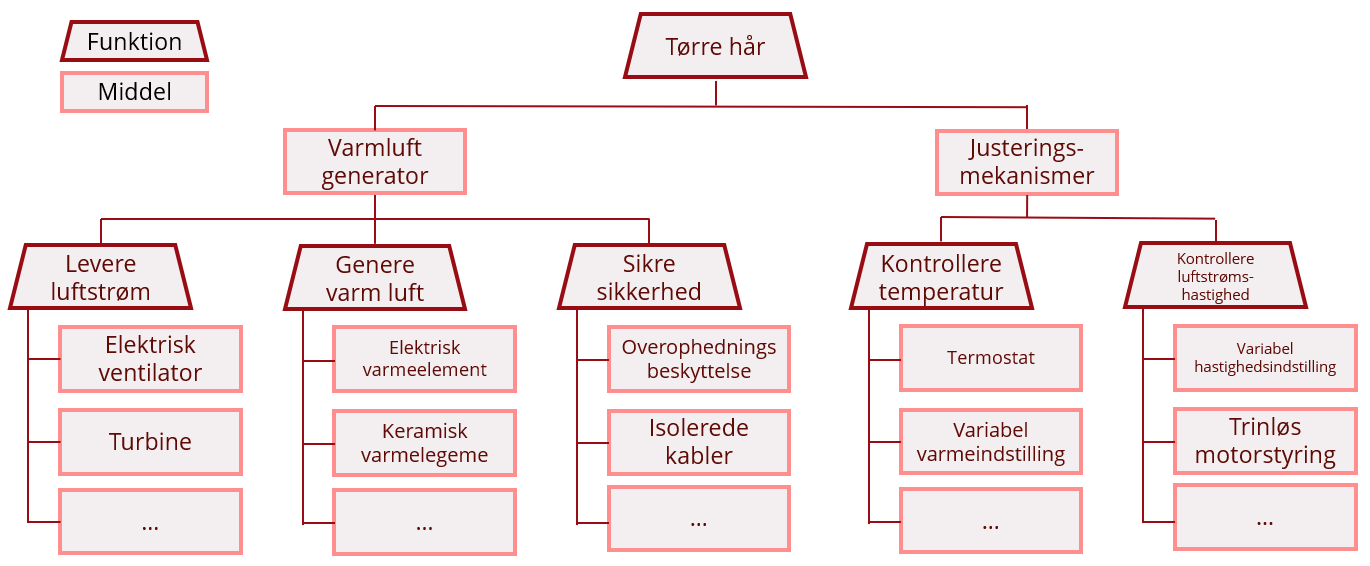

Nedenfor kan du se et udfyldt eksempel.
Instruktioner til funktionstræet
- Start med at afgøre hvad det er for en funktion dit produkt samlet leverer. Skriv det i den øverste funktions-boks.
- Næste step er at afgøre hvilket middel produktet anvender til at opnå funktionen. For at opnå en tørre-funktion, vil midlerne inkludere varmeluftgenerator og en justeringsmekanisme. Skriv dem i middel-boksene.
- Nu skal du definere de forskellige funktioner under hvert middel. I eksemplet med hårtørren er det bl.a. levere luftstrøm.
- Og til sidst midlerne under delfunktionerne. For at kunne levere luftstrøm, så skal produktet indeholde en elektrisk ventilator og en turbine.
"Træet" kan se ud på mange måde og du kan med fordel tegne dit eget. Hæng dig ikke i detaljer om at det skal være på en bestemt måde.
Print dit eget funktionstræ.
Når du har lavet dit funktionstræ
Når du har lavet et funktionstræ, kan du stille dig selv følgende spørgsmål:
- Hvilke samlinger bruger du mellem hver af funktionerne? Kan du skifte nogle af dem ud så du fx ikke lodder eller limer?
- Hvilke af funktionerne kan grupperes i et modul? Overvej fx hvad som skal udskiftes eller repareres på samme tid.
Får du brug for hjælp, så kontakt din opfinderrådgiver.
